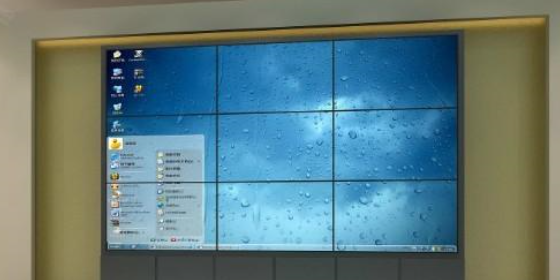

分布式液晶55寸拼接屏系統組成及顯示原理
分布式液晶55寸拼接屏系統主要由分布式控制系統主機、分布式解碼盒、ＤＶＩ編碼盒組成。其中分布式控制系統主機是整套系統的核心部分，它不僅負責前端視頻碼流的接入和流媒體轉發，還負責整個系統的拼接控制、顯示方式權限管理等操作。分布式解碼盒負責接收服務器轉發的碼流并進行解碼拼接顯示。ＤＶＩ編碼盒負責本地ＤＶＩ／ＶＣＡ信號的采集和編碼。
分布式液晶55寸拼接屏系統的ＤＶＤ、攝像機、網絡視頻解碼器等信號源，通過ＣＶＢＳ接口將視頻信號傳輸?shù)揭曨l矩陣，再?gòu)囊曨l矩陣輸出到拼接控制器的視頻輸人端口，再經拼接控制器的ＤＶＩ／ＶＧＡ端口，輸出至大屏幕顯示單元顯示，也可直接從視頻矩陣輸出到每塊大屏的ＣＶＢＳ接口，從而實現上屏顯示的雙備份功能。分布式液晶55寸拼接屏系統ＰＣ信號源等ＶＧＡ信號，通過分配器輸出一路接本地顯示器，一路遠傳到ＲＧＢ／ＶＧＡ矩陣，通過ＲＧＢ／ＶＧＡ矩陣輸出到拼接控制器的ＶＧＡ輸人端口，使拼接控制器的ＤＶＩ／ＶＧＡ端口輸出到顯示單元顯示，也可直接從ＲＧＢ／ＶＧＡ矩陣輸出到每塊分布式液晶５５寸拼接屏的ＶＧＡ接口，從而實現上屏顯示的雙備份功能。
分布式液晶５５寸拼接屏系統針對復雜的計算機網絡系統和視頻監控系統，對接入的多種數據信號進行任意組合的顯示，整套系統主要具有多種功能及特點。例如：支持多種視頻信號源輸人、網絡高清信號、光纖數字信號、ＳＤＩ信號、ＶＧＡ信號、模擬視頻信號。另外分布式液晶５５寸拼接屏采用高速背板傳輸數據、延遲低、損耗小。
