液晶46寸拼接屏視頻分割原理的介紹

液晶46寸拼接屏視頻分割原理的介紹

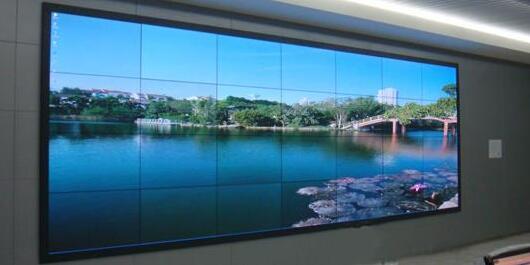

液晶46寸拼接屏的拼接控制器的基本任務就是對進行輸入的視頻進行畫面分割。將一幅來自視頻節目源的完整圖像分割成若干個小畫面，經過適當的處理后，可以讓一個單獨的分屏幕單獨顯示這些小畫面。也可以將每個小畫面顯示在液晶46寸拼接屏相應的分屏幕上，使各個分屏幕共同形成一幅完整的大圖像。

液晶46寸拼接屏的拼接控制器除了能夠實現這種基本的圖像放大顯示外，在電腦的控制下還能實現多種視頻特技。例如一個4X4的46寸拼接屏，既能顯示一個4X4的大畫面，又能顯示四個2X2的中畫面，還可以顯示16 個小畫面。此外，還可以凍結和鏡像顯示圖像。電腦除了作特技顯示控制外，還可以作為文字、圖形發生器和圖像處理器，將字、圖形信息通過DMA接口直接寫人控制器的幀存儲體中，在液晶46寸拼接屏上放大地顯示出來。

液晶46寸拼接屏拼接控制器對信號進行視頻分割，由于子圖像的放大會改變彩色副載波的頻率并破壞其連續性，因此一般是對分量信號進行分割。分量信號可以是亮度信號和色度信號，也可以是R、G、B三基色信號。對亮度和色度進行分割的優點是所需的存儲容量較小，因為兩個色差信號的采樣率只需為亮度信號的一半，總的幀存儲容量為三基色處理的幀存儲容量的三分之二；液晶46寸拼接屏的拼接控制器對三基色進行分割的優點是可以采用相同的電路對每個基色信號進行處理。
